視鏡法蘭和管道法蘭的區別 法蘭的種類和特點


發布時間:2019-11-27 09:27 作者:上海慶工石化

  可能有很多人弄不清楚視鏡法蘭和管道法蘭之間的區別,既然有了法蘭視鏡,相反就肯定會有視鏡法蘭我們從字面上去理解,可能就會構成法蘭視鏡的兩片法蘭,這就導致了有很多客戶對這兩者之間區分不出來.那么法蘭的種類和特點有哪些?


  法蘭連接由一對法蘭、一個墊片及若干個螺栓螺母組成.法蘭聯接是一種可拆聯接.

  原理:墊片放在兩法蘭密封面之間,擰緊螺母后,墊片表面上的比壓達到1定數值后產生變形,并填滿密封面上凹凸不平處,使聯接嚴密不漏.

  性能:較好的強度和密封性,結構簡單,成本低廉,可多次重復拆卸,應用較廣 .

  失效形式:主要表現為泄漏,泄漏量控制在工藝和環境允許的范圍內.

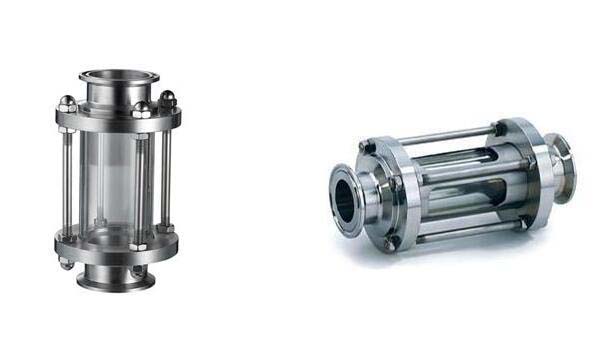

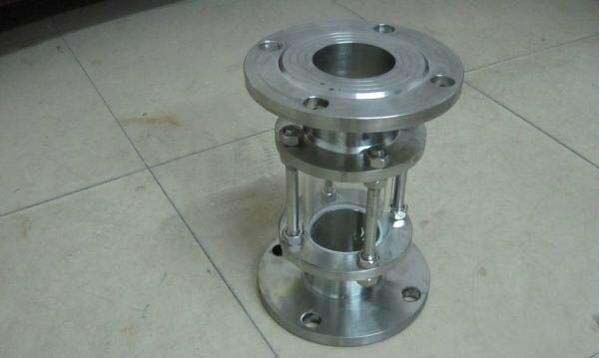

  視鏡中有一個通用名稱叫法蘭視鏡,既是設備視鏡(容器視鏡),這是一款用在容器設備上面,觀測容器內部物料工作情況,是視鏡中使用比較多的一個樣式.


  法蘭的種類和特點



  一、板式平焊法蘭


  板式平焊法蘭(化工標準HG20592、國家標準GB/T9119、機械JB/T81):取材方便,制造簡單,成本低,使用廣泛;但剛性較差,因此不得用于有供需、易燃、易爆和較高真空度要求的化工工藝配管系統和高度、極度危害的場合.密封面型式有平面和突面.


  二、帶頸平焊法蘭


  帶頸平焊法蘭屬于國標法蘭標準體系.是國標法蘭(又稱GB法蘭)的其中一種表現形式,是設備或管道上常用的法蘭之一.

  帶頸平焊法蘭頸部高度較低,對法蘭的剛度、承載能力有所提高.與對焊法蘭相比,焊接工作量大,焊條耗量高,經不起高溫高壓及反復彎曲和溫度波動,但現場安裝較方便,可省略焊縫拍揉傷的工序.




  三、帶頸對焊法蘭


  帶頸平焊法蘭全名帶頸平焊鋼質管法蘭英文名字:Slip-on通稱SO

  帶頸平焊法蘭同平板式平焊法蘭相同都是將無縫鋼管、管材等伸進法蘭盤內根據角焊縫與機器設備或排水管道聯接的法蘭盤.

  帶頸平焊法蘭的突面方式有:

  突面(RF)、凹面(FM),凸面(M)、榫面(T),槽面(G),全平面圖(FF).

  帶頸平焊法蘭的公稱直徑范疇:DN10~DN600

  應用領域:PN系列產品PN2.5~PN40;Class系列產品Class150~Class1500

  法蘭盤原材料:碳素結構鋼、珞鉬鋼、304、316、304L、316L、321、347、CF8C.

  生產制造加工工藝:煅造.

  優勢:帶頸平焊法蘭也歸屬于平焊法蘭,由于有一個短頸,進而提升了法蘭盤的抗壓強度改進了法蘭盤的承重幅度.因此能夠用以更高工作壓力的排水管道上.

  短處:較平板式平焊法蘭來講工程造價更高,因為其外形的特性在運送中途更非常容易磕磕碰碰.

  四、整體法蘭


  總體法蘭盤是這種法蘭盤的接口方式.都是歸屬于帶頸對接焊鋼質管法蘭盤的這種.材料有合金鋼、不銹鋼板、合金鋼等.在中國每個規范當中,用IF來表達總體法蘭盤.多用以工作壓力較高的排水管道當中.生產工藝流程通常為鍛造.

  在法蘭盤種類中就是說用1個"IF"來表達總體法蘭盤的種類.通常為突面(RF),假如在易燃性、易燃易爆、高寬比和無比傷害的應用負荷當中,則能夠采用除開RF面以外的凹凸面(MFM)及榫槽面(TG)的突面的方式.


  五、承插焊法蘭


  承插焊法蘭是一端與鋼管焊接另一端用螺栓連接的的法蘭.

  密封面形式:突面(RF)、凹凸面(MFM)、榫槽面(TG)、環連接面(RJ)

  應用范圍:鍋爐壓力容器、石油、化工、造船、制藥、冶金、機械、沖壓彎頭食品等行業承插焊法蘭:常用于PN≤10.0MPa,DN≤40的管道中;


  六、螺紋法蘭


  螺紋法蘭是將法蘭盤的內孔加工成管螺紋,并和帶外螺紋的鐵管配套設施保持聯接,是這種非焊接法蘭.它和平焊法蘭或對焊法蘭對比,螺紋法蘭具備安裝、檢修便捷的特性,可在某些當場不容許電焊焊接的管道上應用.合金鋼法蘭盤有充足的抗壓強度,但不容易電焊焊接,或電焊焊接特性不行,也可以挑選螺紋法蘭.但在排水管道氣溫轉變驟然或氣溫高過260℃小于-45℃的標準下,提議不應用螺紋法蘭,以防產生泄露.

  綜上所述,通過上文內容我們可以了解到,法蘭又可以叫做法蘭凸緣盤或者是凸緣,從文字上簡單理解,法蘭就是管子與管這之間互相連接的零件,同樣也可以用于管端之間的連接.
