其實設備視鏡也就是人們常說的法蘭設備視鏡，通常規格為DN50-200，亦可定做非標口徑尺寸，材質有不銹鋼、碳鋼等。使用壓力為25KGF/平方厘米，允許介質溫度隨著使用玻璃而有所變化，在0~600。
設備視鏡（SJ-SB型）常分為無頸設備視鏡及帶頸設備視鏡，主要應用于容器類設備上，以觀察設備內部物料反應情況；區別于無頸設備視鏡，帶頸設備視鏡多了一截下接管，這樣就把視鏡的密封與焊接口隔離開來，便于與罐體焊接，適用于在某些弧度小，壓力又較高的容器上，焊接應力對視鏡密封面的影響減少到最小，能有效避免發生輕微的變形，影響到視鏡整體的密封性。我公司生產的設備視鏡可選視窗材質分鋼化硼硅玻璃、高硼硅玻璃、石英玻璃等，訂貨時請?jiān)敿?xì)說明。
一、設備視鏡（SJ-SB型）參考標準：
HGS07--101/104 HGJ501/502-86
HG/T21619-86 HG21505-2009
HG21575-2009 NB/T47017-2011
HG/T21622-90 GB/T23259
二、設備視鏡（SJ-SB型）應用領域：
1、化工，石油化工生產中的弱腐蝕性物料，如：水，氨，油品，烴類等；
2、化工生產中的強腐蝕性物料，如：燒堿，濃稀硫酸，碳酸，醋酸，酯酸等；
3、制冷中的低溫物料，如：液甲烷，液氨，液氧和各種冷劑；
4、輕工食品，制藥生產中有衛生要求的物料，如：啤酒，飲料，乳制品，糧漿醫藥用品等。

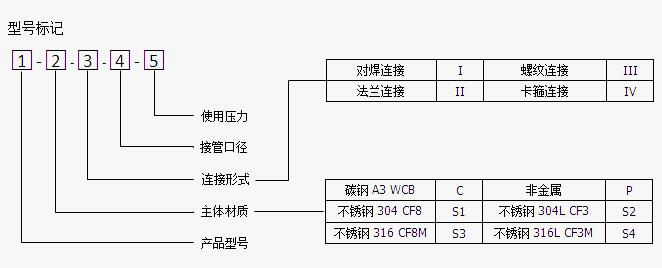

三、設備視鏡選型說明：
四、設備視鏡（SJ-SB型）綜合參數：
主體材質：A3、304、304L、316、316L、玻璃鋼、襯里；
視窗材質：鋼化硼硅玻璃、高硼硅玻璃、石英玻璃；
螺帽螺栓：A3、304、304L、316、316L；
密封墊片：丁晴橡膠墊片、聚四氟乙烯墊片、耐高溫四氟墊、金屬墊片、石墨墊片；
密封面：突面（RF）、平面（FF）、 凹凸面（MFM）、榫槽面（TG）；
連接方式：法蘭連接、內螺紋連接、外螺紋連接、對焊連接、卡箍連接；
法蘭標準：HG20592-97、GB、SH、HGI、JB、ANSI、JIS；
制造、檢測標準：HGJ501-502-86、HG/T21575-94、HGS07；
工作溫度：碳鋼: -30℃ ~ +350℃、不銹鋼: -80℃ ~ +480℃；
玻璃耐溫：鋼化硼硅玻璃：≤280℃、高硼硅玻璃≤450℃、石英玻璃 ：≤850℃、允許急變溫度＜60℃；
玻璃耐壓：鋼化硼硅玻璃片：≤3.0MPa、石英玻璃片：≤5.0MPa、玻璃筒：＜0.6MPa ；
外表油漆：碳鋼: 防腐油漆、不銹鋼: 酸洗處理或拋光處理。
五、視鏡用途及結構、特點
1、用途
視鏡可用于溫度高，腐蝕性強、易中毒、危險性較大，易結晶的化工塔器中，以保證其安全生產。
2、結構
視鏡主要由視鏡底板、視鏡玻璃、閥門組件等組成。
3、特點
它具有安裝尺寸小，而且驅動力矩小，操作簡便、迅速，并且還同時具有良好的流量調節功能和關閉密封特性，視鏡在管道大中口徑、中低壓力的使用領域中起主導窺視形式。
五、設備視鏡維護與保養：
視鏡是用于觀察液體、氣體、蒸汽等介質的流動反應設備，其視窗玻璃應保持干凈無灰塵；
視窗玻璃屬宜損件，安裝視鏡時要小心輕放，視鏡座平整光滑，鏡片與視鏡座之間的密封墊安裝平整，密封墊沒有損傷并且不粘油脂。在緊固螺釘前確定視鏡座與蓋子安裝正確，然后慢慢對角緊固螺釘；
玻璃耐溫耐壓有一定的局限，請嚴格執行說明書上之規定；
允許急變溫度＜60℃，玻璃因溫差過大會破裂。
六、訂貨需知：
訂貨時請注明：產品名稱、公稱通徑、壓力等級、材質、法蘭標準等詳細參數。以上產品參數僅供參考，我公司可根據用戶要求加工制作，歡迎來電來函。
