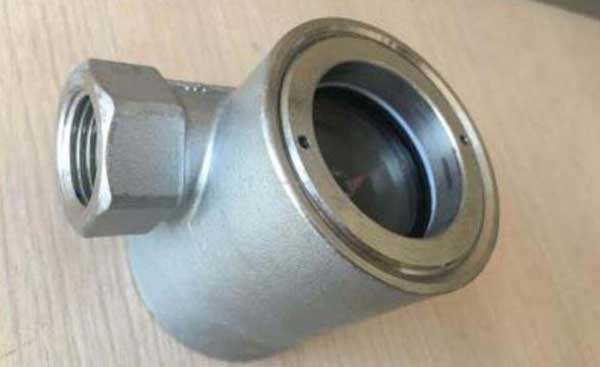

直通視鏡在經過一定的變化之后就被稱為變徑直通視鏡,其實是改變了其進出口的不同口徑的樣式，通常情況下這種改變的作用是比較下的，使用情況不多,但是在某些特殊的場合確有不可替代的作用與優點。
變徑直通視鏡在哪些場合不可替代
1、又或者在管道上壓力不變,但流速卻需要放慢一點,但樣同樣可以用變徑直通視鏡來調節,出口比進口大一個到兩個口徑,這樣就可以不減低壓力的情況下,就可以減緩介質流速。
2、在管道的壓力有變動但流速卻需要基本恒定的情況下,但是又需要在管道上可以觀測流量的變動的情況,那這樣的管道上最是適合變徑直通視鏡了. 比如用了減壓閥的出口短就用小一號的口徑,這樣就不會影響到管道內介質的流速.
3、在閥門,儀表,設備等接口限制的情況下,借用變徑直通視鏡不同的進出口口徑,就可以不用再加其他管道配件(如不銹鋼大小頭)就可以完整的達到自然連接的目的,這樣就節省了成本以及以后的維護成本。

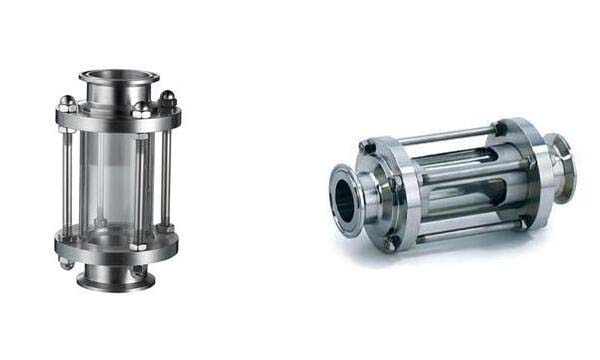

直通視鏡生產工藝為什么這么嚴格
直通視鏡的生產過程中需要有嚴格保障，因?yàn)槟蛩厣a(chǎn)過程中，在帶視鏡的中低壓塔器內，由于工作溫度高，液體腐蝕性強的特點，容易造成液面計視鏡玻璃損壞，視鏡底板變形，而且在安裝視鏡玻璃過程中，有時因受力不均勻，易造成視鏡玻璃破裂。如果沒有及時發現，開車后必然發生泄漏，這時就必須全系統停車進行熱洗更換。這樣不但給系統長周期安全運行帶來困難，而且嚴重影響尿素生產的效率。
直通視鏡底板焊接到塔類容器上，利用塔體的熱量提高視鏡底板的溫度，進一步防止液體結晶。如果視鏡泄漏或視鏡玻璃損壞，可先關閉底板上的閥門，這樣既起到不停車就可更換視鏡玻璃的目的，又能夠保證生產的正常進行，而且操作人員的人身安全及工作環境安全也得到了保障。
直通視鏡技術要求之靈敏度
水流指示器應按標準規定進行靈敏度試驗，試驗結果應滿足下列要求:
a 流量小于、等于15.0L/min 時，水流指示器不應報警;
b 報替流量應該是在15.0L/min -37.5L/min 間的任意值，到37 .5L/min 時，必須報警;
c 報誓流量不應大于37.5L/min,
試驗壓力范圍在0.14MPa-1.2MPa 間。
直通視鏡廣泛應用于工業生產的各個領域，由于需要適應各種不同的工作要求，因而直通視鏡的品種數量較大。目前我國的閥門視鏡制造業還處于剛剛起步的階段，雖然廠家數以千計，遍布全國。
