視鏡是我國當前工業管上面常使用,而且使用廣泛的一種視鏡樣式了,我國將它大量的使用在食品,石油,化工,煉油,水利,能源,化纖等重大工業管道上面.可以隨時的監測到管內的介質工作情況,從而也方便工作人員對于突發的情況做出合適的調整.購買視鏡的時候應該如何挑選呢?生產容器視鏡的技術要求有哪些？
購買視鏡如何挑選

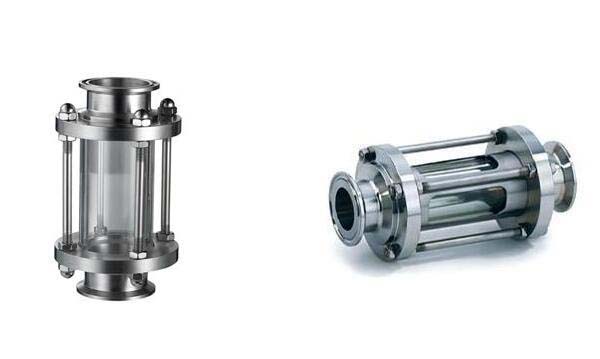

購買管道視鏡,最先要認識一下應用排水管道的工作壓力、氣溫、物質的刺激性,隨后依據應用狀況來實際的剖析挑選.排水管道視鏡大致有二種,這種是夾層玻璃列管式的,它的視線大,透光性好,構造簡易,性價比高較高,但它的工作壓力較低(通常不超出六KG),因為構造簡易,玻璃試管崩裂的狀況也相對性較多;另這種是玻璃板式的直達排水管道視鏡,它的應用工作壓力較高,因為夾層玻璃窗口徹底擺脫了排水管道的各種各樣地應力以外,相對性的使用期也較高,它在拆換與檢修也較為便捷,可是結構分析,工程造價較高.另一個一般的鋼化夾膠玻璃的應用氣溫在0-200度相互間,應用氣溫超出得話,就得采用高硼硅或者方解石的耐高溫玻璃;也有依據物質的刺激性選這種性價比高較高的視鏡材料.后依據真實情況選定視鏡與排水管道的接口方式,大抵有法蘭盤、外螺紋、電焊焊接、防水快裝等.
1、確定直通視鏡的樣式:

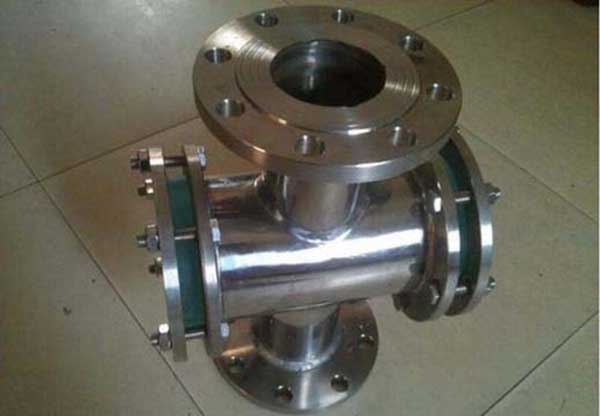

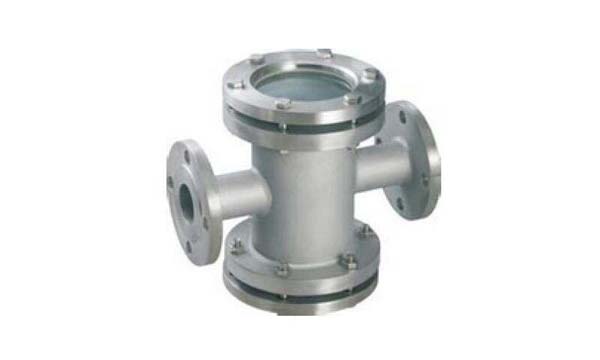

一般來說視鏡是指十字型的,視窗采用玻璃板式的在管道上用的視鏡,這樣就必須在選購前就確定管道上需要的視鏡樣式.
視鏡里面分為好幾個樣式:單壓型、對夾型、直頸式、無頸式、變徑直通等;另外還有內部加浮球、葉輪、擺板等形式,根據管道的具體使用情況來仔細的選擇視鏡樣式.
2、確定直通視鏡的材質:
視鏡的材料關鍵跟排水管道內的應用物質相關,既物質的刺激性與應用工作壓力、氣溫、例如原料油,水,水蒸氣等就能夠采用合金鋼材料;而別的某些略微刺激性的物質則能夠采用202(不強烈推薦)、301(不強烈推薦)、304不銹鋼板等;強刺激性物質則務必采用304,321,316,316L等;假如應用氣溫跟工作壓力批準,強刺激性的能夠采用非金屬材質的直通視鏡或者外金屬材料里襯非金屬材質(襯四氟乙烯,PO,襯膠).
3、確定直通視鏡與管道的連接方式:
視鏡的連接方式常見的有法蘭連接與螺紋連接(內螺與外螺),其他如焊接連接(對焊與承插焊),快裝連接,軟管接頭連接等就比較少見,根據管道的實際情況確定好直通視鏡的連接方式.
4、確定直通視鏡的使用溫度與壓力:
視鏡的公稱壓力跟實際工作壓力好都能確定,使用溫度也需要確定下來,這兩個數據直接關系到視窗材料的選擇.
夾套保溫作用原理
保溫閥門具備優良的保溫隔冷特點,且閘閥的公稱直徑與管經相同,另外又能合理減少管道中物質發熱量損害.具備優良的保溫隔冷特點,另外又能合理減少管道中物質發熱量損害.保溫閥門在原油、化工廠、冶金工業、制藥業等各種系統軟件中獲得較多運用,合理減少管道中物質發熱量的損害,避免物質結晶體、凝結等相像的出現.保溫閥門的功效是在氣溫高或低的狀況下根據閘閥時,保溫閥門內的化學物質對物質造成保溫實際效果,使物質不容易凝固或粘在閥體內部,讓閘閥的開閉能一切正常運行.
容器視鏡的技術要求
1、器皿視鏡的設計方案、生產制造與檢測應考慮于2012年3月1日實行高壓容器GB150-2011等相關標準、規范的要求.
2、視鏡夾層玻璃應嚴格執行<高壓容器用視鏡夾層玻璃>GB/T23259-2009檢測及工程驗收,包含外型品質、尺寸公差、每一項特性等.
3、器皿視鏡密封墊片的生產制造應合乎HG/T20606-2009鋼制壓力容器墊片標準的規定.
4、器皿視鏡視鏡座和夾緊環的地腳螺栓孔基地間距容許誤差給出:
a絲孔基地圓直經的容許誤差及鄰近兩孔間隔容許誤差為±0.6mm;
b隨意兩孔基地距容許誤差為±1mm.
5、生產加工面未注規格的尺寸公差按GB/T1804-2000的m級精密度規定.
6、器皿視鏡拼裝時,應以密封墊片具備預訂的壓縮率,以確保密封性特性.
7、器皿視鏡視鏡拼裝后,按公稱直徑的1.5倍開展打壓試驗而且依據真實情況,要保壓過段時間.
8、器皿視鏡在開展清洗實際操作時,應留意操縱清洗水的氣溫盡可能接近視鏡的操作溫度;在一切狀況下,不容許用涼水對熱的視鏡開展噴涌清洗,以防視鏡夾層玻璃裂開.
9、帶軌道射燈視鏡的操作溫度應考慮到軌道射燈直射所造成的提溫.
上述情況,當你把器皿視鏡鏡坐立即將器皿壁結合的那時候,大家應當挑選恰當?shù)暮附蛹夹g,假如如果可以的話,大家還可以將高壓容器視鏡的別的一部分卸下來開展焊接加工,那樣能夠確保視鏡夾層玻璃不致超溫.
