市面上的直通視鏡一般都是應用于管道設備配置當中,且還是比較重要的附件.而且可以用于溫度高,腐蝕性強,易中毒,危險系數比較大,或者是易結晶的化工塔器中,這樣可以保證安全生產.那么直通視鏡的分類有什么呢?
常用幾種管道視鏡

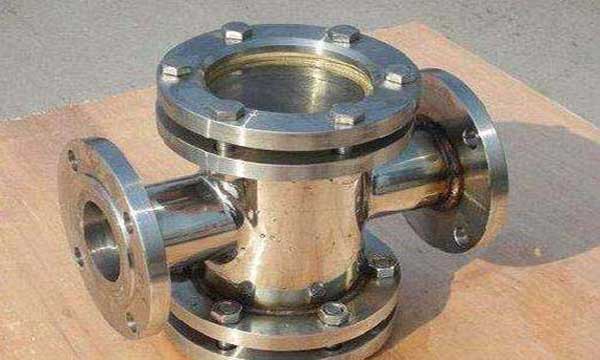

1、管道直通視鏡
排水管道直通視鏡是排水管道視鏡中*常用的這種,其觀查關鍵是以窗口一部分立即觀查原材料,這兒大多數用在某些原材料顏色或是黏度較高的負荷.在黏度很高的負荷下,應將正中間封頭一部分盡可能壓得很低,或是保證無頸的水平,那樣能夠防止黏液在盲區處沉積.
排水管道直通視鏡能夠用在氣溫和工作壓力都較高的狀況.
2、管道視盅
排水管道視盅也叫流盅或是玻璃管視鏡,其構造簡易,正中間的窗口為玻璃筒,觀查總面積能夠做到360°無盲區,但都是這一構造緣故,造成其只有用在工作壓力較低的狀況下,通常在5-6KG下列,有要求的能夠和生產廠家溝通交流,適度地提升玻璃筒薄厚和材料還可以必須水平上提升排水管道視盅的特性.
3、葉輪視鏡
離心葉輪視鏡也叫水流指示器,其一般 被用在管道上邊標示流水或是原材料的流動性情況.其相對性于排水管道直通視鏡,正中間一部分多了離心葉輪設備,當流水或是沒有顏色的原材料穿過時,會推動離心葉輪旋轉,使用人能夠依據離心葉輪的旋轉速率分辨原材料的流動性狀況,通常離心葉輪為鮮紅色,比較醒目.
如今流行的離心葉輪視鏡生產制造加工工藝分電焊焊接和鍛壓鍛造二種,電焊焊接方式的離心葉輪視鏡是在排水管道直通視鏡的基本上再加離心葉輪構件,而鍛壓鍛造的離心葉輪視鏡構造更加簡易精巧,后面一種備受海外顧客的親睞.
4、浮球視鏡
浮球視鏡的功能和離心葉輪視鏡類似,差別取決于浮球視鏡更適用帶汽體或是帶有殘?jiān)^多的原材料,當構造根據視鏡時,浮球會在汽體或是流體力學的推動下波動,給與使用人標示.另一個浮球視鏡差別于離心葉輪視鏡,離心葉輪視鏡正中間是有驅動軸,長期旋轉會在軸和離心葉輪正中間留出殘?jiān)?讓離心葉輪旋轉遲緩以至于不轉,那樣會喪失標示的功效,因此浮球視鏡在某些狀況下更可用.其生產制造工農業和浮球視鏡相同.
5、擺板視鏡
擺板視鏡*初設計方案時僅僅以便標示有液體穿過,其構造是在正中間封頭的進口部位設定一塊兒可全自動歸位的隔板,平常是遮擋進口方位的,當有原材料根據時,原材料的流動性工作壓力會將隔板頂開,使用人可依據隔板的健身運動簡易分辨物質的流動性情況.發展趨勢迄今已經擺板視鏡設計方案為能測物質總流量的儀表盤型排水管道視鏡.依據常見物質的流動性主要參數,在視鏡夾層玻璃上邊再加相近流量表盤的標尺,擺板的晃動力度會在儀表盤上帶相對的標尺標示.那樣能夠給應用顧客產生更主觀更精準的結果.
直通視鏡注意事項
1、視鏡安裝.
焊連法蘭片必須清潔并且沒有損傷,經專業人員進行操作.
2、視鏡鏡片安裝.
確信視鏡座平整光滑,鏡片與視鏡座之間的密封墊片安裝平整,密封墊片沒有損傷并且不粘油脂,在緊固螺釘前確定視鏡與蓋子安裝正確,然后慢慢緊固螺釘.
3、視鏡必須在允許的壓力范圍內工作,否則就不能保證安全操作.
氣溫范疇:鈉鈣玻璃的高容許氣溫為150℃,氣溫的驟然轉變范疇為120℃至20℃.
防爆玻璃硼硅玻璃的高容許氣溫為280℃,氣溫的驟然轉變范疇為230℃至20℃.
石英玻璃的高容許氣溫為800℃,氣溫的驟然轉變范疇為500℃至20℃.
上述情況,左右內容敘述的是安裝視鏡要留意的事宜,大家能夠從上原文中掌握到視鏡的性能參數和構造特性,從這當中還可以看得出視鏡的優勢是十分多的,例如具備優良的總流量調整作用和關掉密封性的特點.放前還要提示大伙兒,安裝視鏡的那時候大家必須要非常的留意,并且要?dú)v經專職人員的具體指導,才可以開展安裝.
