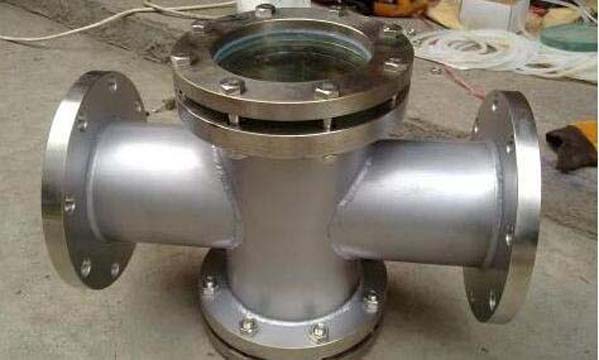

閥門視鏡我們可以將它分為兩大類,管道視鏡和設備視鏡.它主要是由視鏡底板,視鏡玻璃和閥門組件等等組成的.而且這種視鏡還可以用于高溫,腐蝕性強,易中毒危險系數比較大的化工廠塔器當中,這樣也可以保證其安全生產.玻璃視鏡的維護保養與快裝視鏡的特點和用途
安裝尺寸小,而且驅動力矩小,操作簡便、迅速,并且還同時具有良好的流量調節功能和關閉密封特性,視鏡在大中口徑、中低壓力的使用領域,它是主導的視鏡形式.
殼體材質:碳鋼、不銹鋼
視窗材質:高硼硅玻璃、鋼化玻璃、鋼化硼硅玻璃、石英玻璃.
密封件材質:聚四氟乙烯、丁睛橡膠、石墨金屬復合
葉輪材質:不銹鋼
尺寸:1/2寸---8寸
壓力:150LB, 300LB
連接方式:法蘭連接,焊接連接,螺紋連接
玻璃視鏡的維護及保養
1、其玻璃視窗是用于觀察液體、氣體、蒸汽等介質的流動反應應保持干凈無灰塵.
2、視窗玻璃屬宜損件,安裝視鏡時要小心輕放.
3、玻璃耐溫耐壓有一定的局限,具體根據實際情況而定.
以下提供國家標準玻璃制造工藝物理實驗參數:
耐溫: 鋼化硼硅玻璃≤200℃、石英玻璃≤1000℃、鋁硅玻璃≤450℃
耐壓: 鋼化硼硅玻璃片≤2.5MPa、石英玻璃片≤10.0MPa 鋁硅玻璃≤6.4MP
4、允許急變溫度<60℃,玻璃因溫差過大造成破裂.
視鏡的安裝事項
1、視鏡的安裝
擺板視鏡任意安裝無安裝限制是其特
2、視鏡鏡片安裝
確信視鏡座平整光滑,鏡片與視鏡座之間的密封墊安裝平整,密封墊沒有損傷并且不粘油脂.在緊固螺釘前確信視鏡座與蓋子安裝正確,然后慢慢緊固螺釘.
3、仔細核對銘牌參數,不僅要確信與視鏡鏡片連接的元件密封良好,還要確信視鏡與焊接法蘭之間的密封均良好,并確保管道內的壓力不超過擺板視鏡的額定壓力.
4、安裝后不能對視鏡有其它的附加壓力,否則會造成視鏡受力不均勻,導致視鏡玻璃破裂.

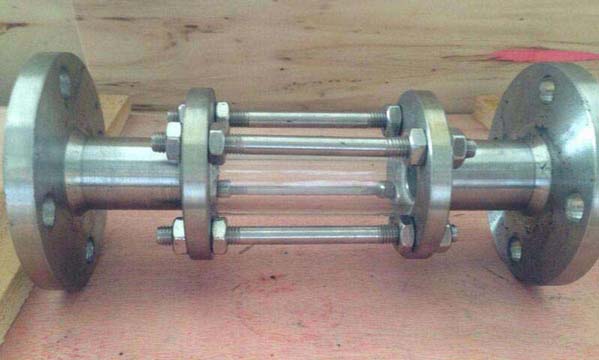

快裝視鏡的特點和用途
快裝視鏡具有結構合理、操作方便、密封性能好、工作效率高、耐堿、耐酸、無毒、機型設計美觀堅固等特點,廣泛應用于化工、制藥、冶金、染料、食品、制糖、釀酒、陶瓷以及環保等行業.快裝視鏡用于排液或糟前的固流,冷卻水等液體管路上以觀察液體流動情況.閥體材料有碳鋼、不銹鋼、襯膠、襯氟等多種.
技術參數:
型號:GSJ-1、GSJ-2、GSJ-3、GSJ-4、GSJ-5
結構型式:玻璃管式、直通式、直通異徑式、三通式、浮球式
介質溫度:≤200℃
工作壓力:0.6-2.5MPa
公稱直徑:50-200mm
材質:Ⅰ碳鋼、Ⅱ不銹鋼、Ⅲ聚氯乙烯、Ⅳ襯里.

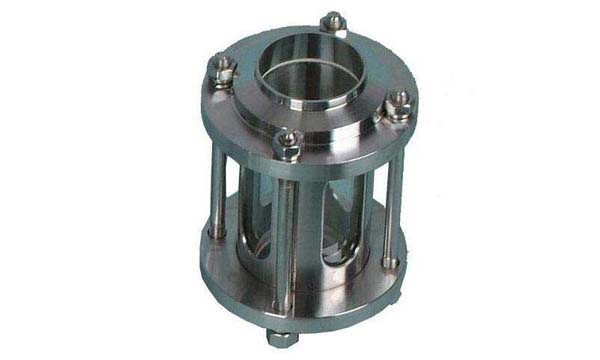

什么是衛生級視鏡?
應用
衛生級視鏡是由不銹鋼結構和特種玻璃組合而成.在食品加工、乳制品、飲料、化妝品、制藥和精細化工工業中,可以通過視鏡清晰并且精確的觀察到物料的流動與輸送情況,具有非常廣泛的應用.
優點
符合DIN標準、3A標準、SMS標準、ISO/IDF標準等生產標準
可根據客戶要求選用兩端連接方式
產品可無滯留處理
可增加視鏡保護網結構
產品材料潔凈度高、透明性好
技術參數
產品通過主體:SS304/SS316L
其他鋼材料:SS304
視鏡材料:鋼化硼硅玻璃、鋼化玻璃
密封件:EPDM、NBR、硅膠、PTFE等
綜上所述,衛生快裝視鏡,它的特點具有安裝尺寸小,而且驅動功率小,操作比較簡單,而且快捷.同時它還具有較好的流量調節功能,關閉密封的特征,所以說這種視鏡很受到人們的歡迎.在大中口徑或者是中低壓力的使用領域當中,它也是主導的視鏡形式.
