產品概述

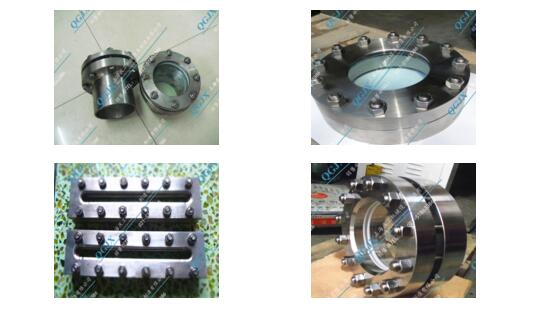

設備視鏡廣泛應用于管道、設備裝置中重要附件。又稱為壓力容器視鏡,可用于溫度高，腐蝕性強、易中毒、危險性較大，易結晶的化工塔器中，適用于化工、石油、化妝、醫藥及其它工業設備裝置上，以保證其安全生產。該視鏡主要由視鏡底板、視鏡玻璃、緊固件；密封件組件等組成。
產品演變
1、此設備視鏡可以頂部增加防爆燈、防腐燈等各種型式的燈，名稱可為：帶燈視鏡
2、針對一些介質具有粘附性的，可以視鏡上增加刮刀，名稱可為：刮刀視鏡
3、可以可帶沖洗口或吹掃口。

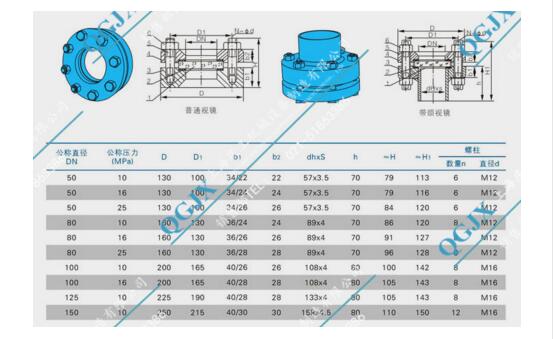

產品參數
1、設備視鏡型號：SJ-SB
2、規格：DN15~DN450（客戶自定）
3、殼體材質：碳鋼、不銹鋼（客戶自定）
4、視窗材質：鋼化硼硅、石英玻璃（或其它特殊材質）
5、連接形式：法蘭連接、螺紋連接（或其它型式）
6、法蘭標準：HGGBSHJBANSIJIS
7、設計檢測標準：GB5908-86 SY7511-87
8、外觀：碳鋼（天藍色） 不銹鋼（本身）
適用類型
帶燈視鏡適用于公稱壓力不大于1.0MPa、公稱直徑100~150mm、介質溫度0~200℃、大急變溫度不大于180℃的石油、化工及其它工業設備窺視裝置上，以觀察設備內部物料操作情況。A，閥門視鏡的工作原理及其相關知識
安裝尺寸小，而且驅動力矩小，操作簡便、迅速，并且還同時具有良好的流量調節功能和關閉密封特性，視鏡在大中口徑、中低壓力的使用領域，它是主導的視鏡形式。
用途：視鏡可用于溫度高，腐蝕性強、易中毒、危險性較大，易結晶的化工塔器中，以保證其安全生產。
結構：視鏡主要由視鏡底板、視鏡玻璃、閥門組件等組成。
尿素生產過程中，在帶視鏡的中低壓塔器內，由于工作溫度高，液體腐蝕性強的特點，容易造成液面計視鏡玻璃損壞，視鏡底板變形，而且在安裝視鏡玻璃過程中，有時因受力不均勻，易造成視鏡玻璃破裂。如果沒有及時發現，開車后必然發生泄漏，這時就必須全系統停車進行熱洗更換。這樣不但給系統長周期安全運行帶來困難，而且嚴重影響尿素生產的效率。
安裝使用
1、焊連法蘭片必須清潔并且沒有損傷，經專業人員進行操作。
2、確保視鏡座平整光滑，鏡片與視鏡座之間的密封墊片安裝平整，密封墊片沒有損傷并且不粘油脂，在緊固螺釘前確定視鏡與蓋子安裝正確，然后慢慢緊固螺釘。
3、視鏡必須在允許的壓力范圍內工作，否則就不能保證安全操作. 鈉鈣玻璃的高允許溫度為150℃，溫度的急劇變化范圍為120℃至20℃。 鋼化硼硅玻璃的高允許溫度為280℃，溫度的急劇變化范圍為230℃至20℃。 石英玻璃的高允許溫度為800℃，溫度的急劇變化范圍為500℃至20℃。 （如以上溫度均達不到使用要求，請來電咨詢有多款材質的玻璃）
注意事項
1、視鏡的安裝
設備視鏡應當安裝于容易觀察,光線充足的位置上.
2、視鏡鏡片安裝
確信視鏡座平整光滑，鏡片與視鏡座之間的密封墊安裝平整，密封墊沒有損傷并且不粘油脂。在緊固螺釘前確信視鏡座與蓋子安裝正確，然后慢慢緊固螺釘。
3、仔細核對銘牌參數,不僅要確信與視鏡鏡片連接的元件密封良好，還要確信視鏡與焊接法蘭之間的密封均良好，并確保管道內的壓力不超過擺板視鏡的額定壓力。
4、安裝后不能對視鏡有其它的附加壓力，否則會造成視鏡受力不均勻，導致視鏡玻璃破裂。
提示：葉輪的材質以及顏色根據實際介質情況而定，以方便觀察為主。
訂貨須知
訂貨時請標注如下參數：型號、口徑、材質、壓力、法蘭標準、過濾精度、數量，如客戶對產品有特殊要求，請在詢價時一并提出。
