產品概述

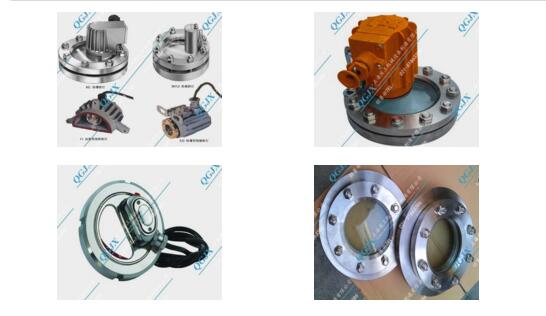

帶燈視鏡廣泛應用于管道、設備裝置中重要附件。適用于公稱壓力不大于1.0MPa、公稱直徑100~150mm、介質溫度0~200℃、大急變溫度不大于180℃的各種規格及型式的帶燈視鏡?？捎糜跍囟雀撸g性強、易中毒、危險性較大，易結晶的化工塔器中，以保證其安全生產。該視鏡主要由視鏡底板、視鏡玻璃、緊固件；密封件組件等組成。
產品參數
1、帶燈視鏡型號：SJ-DD
2、規格：DN15~DN450（客戶自定）
3、殼體材質：碳鋼、不銹鋼（客戶自定）
4、視窗材質：鋼化硼硅、石英玻璃（或其它特殊材質）
5、連接形式：法蘭連接、螺紋連接（或其它型式）
6、法蘭標準：HGGBSHJBANSIJIS
7、設計檢測標準：GB5908-86 SY7511-87
8、外觀：碳鋼（天藍色） 不銹鋼（本身）
適用類型
帶燈視鏡適用于公稱壓力不大于1.0MPa、公稱直徑100~150mm、介質溫度0~200℃、大急變溫度不大于180℃的石油、化工及其它工業設備窺視裝置上，以觀察設備內部物料操作情況。A，閥門視鏡的工作原理及其相關知識
安裝尺寸小，而且驅動力矩小，操作簡便、迅速，并且還同時具有良好的流量調節功能和關閉密封特性，視鏡在大中口徑、中低壓力的使用領域，它是主導的視鏡形式。
用途：視鏡可用于溫度高，腐蝕性強、易中毒、危險性較大，易結晶的化工塔器中，以保證其安全生產。

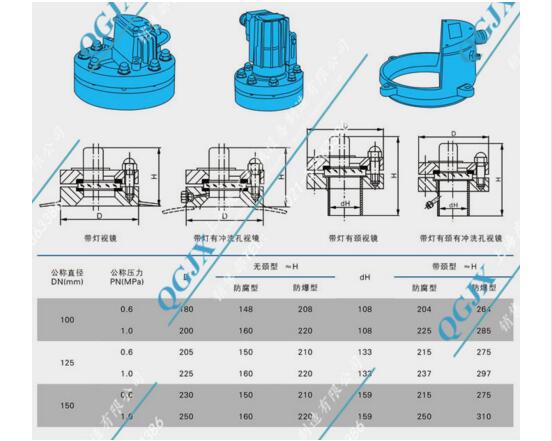

結構：視鏡主要由視鏡底板、視鏡玻璃、閥門組件等組成。
尿素生產過程中，在帶視鏡的中低壓塔器內，由于工作溫度高，液體腐蝕性強的特點，容易造成液面計視鏡玻璃損壞，視鏡底板變形，而且在安裝視鏡玻璃過程中，有時因受力不均勻，易造成視鏡玻璃破裂。如果沒有及時發現，開車后必然發生泄漏，這時就必須全系統停車進行熱洗更換。這樣不但給系統長周期安全運行帶來困難，而且嚴重影響尿素生產的效率。
安裝使用
1、焊連法蘭片必須清潔并且沒有損傷，經專業人員進行操作。
2、確保視鏡座平整光滑，鏡片與視鏡座之間的密封墊片安裝平整，密封墊片沒有損傷并且不粘油脂，在緊固螺釘前確定視鏡與蓋子安裝正確，然后慢慢緊固螺釘。
3、視鏡必須在允許的壓力范圍內工作，否則就不能保證安全操作. 鈉鈣玻璃的高允許溫度為150℃，溫度的急劇變化范圍為120℃至20℃。 鋼化硼硅玻璃的高允許溫度為280℃，溫度的急劇變化范圍為230℃至20℃。 石英玻璃的高允許溫度為800℃，溫度的急劇變化范圍為500℃至20℃。 （如以上溫度均達不到使用要求，請來電咨詢有多款材質的玻璃）
安全與維護：
1、帶燈視鏡是用于觀察藥類、食品容器或反應釜內部的運行情況，其視窗玻璃應保持干凈無灰塵；
2、帶燈視鏡上的視窗玻璃屬易損件，安裝視鏡時要小心輕放，同時也注意視鏡上的燈具，要小心安裝；
3、帶燈視鏡上的玻璃耐溫耐壓有一定的局限性，請嚴格按照產品設計制造要求來操作。
提示：葉輪的材質以及顏色根據實際介質情況而定，以方便觀察為主。
訂貨須知
訂貨時請標注如下參數：型號、口徑、材質、壓力、法蘭標準、過濾精度、數量，如客戶對產品有特殊要求，請?jiān)谠儍r(jià)時一并提出。
