產品概述
直通擺板視鏡屬視鏡大類中的一種，是比較常見的一種視鏡，觀察管道內介質流動情況的必要附件。用于石油、化工、化纖、醫藥、食品等工業生產裝置中，能隨時觀察液體、氣體、蒸汽等介質的流動反應情況，是保障正常生產不可缺少的附件。該視鏡主要由視鏡底板、視鏡玻璃、緊固件；密封件組件等組成。對夾視鏡與常規直通視鏡的區別就在于緊固螺絲數量的減少，也就是說在使用壓力上要遜色了很多，由于結構樣式的限制，DN80以上的口徑就非常的少見，而小口徑相對多一些
應用領域
1、化工，石油化工生產中的弱腐蝕性物料，如：水，氨，油品，烴類等；
2、化工生產中的強腐蝕性物料，如：燒堿，濃稀硫酸，碳酸，醋酸，酯酸等；
3、制冷中的低溫物料，如：液甲烷，液氨，液氧和各種冷劑；
4、輕工食品，制藥生產中有衛生要求的物料，如：啤酒，飲料，乳制品，糧漿醫藥用品等。
產品結構

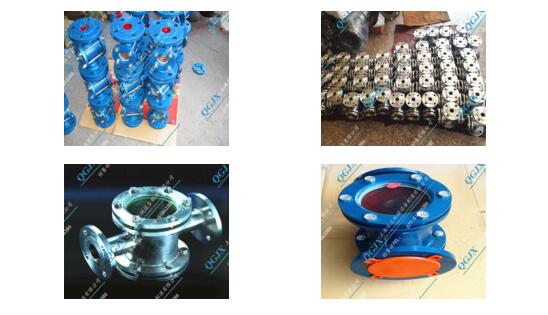

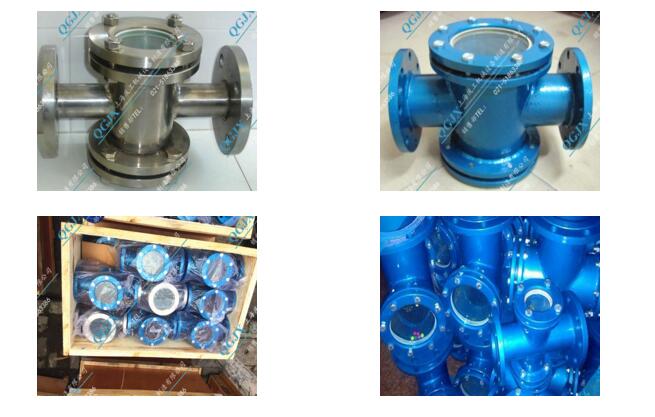

產品實物圖
產品參數
1、不銹鋼直通視鏡：SJ-DJ
2、規格：DN15~DN450（客戶自定）
3、殼體材質：碳鋼、不銹鋼（客戶自定）
4、視窗材質：鋼化硼硅、石英玻璃（或其它特殊材質）
5、連接形式：法蘭連接、螺紋連接（或其它型式）
6、法蘭標準：HGGBSHJBANSIJIS
7、設計檢測標準：GB5908-86 SY7511-87
8、外觀：碳鋼（天藍色） 不銹鋼（本身）
安裝使用
1、焊連法蘭片必須清潔并且沒有損傷，經專業人員進行操作。
2、確保視鏡座平整光滑，鏡片與視鏡座之間的密封墊片安裝平整，密封墊片沒有損傷并且不粘油脂，在緊固螺釘前確定視鏡與蓋子安裝正確，然后慢慢緊固螺釘。
3、視鏡必須在允許的壓力范圍內工作，否則就不能保證安全操作. 鈉鈣玻璃的高允許溫度為150℃，溫度的急劇變化范圍為120℃至20℃。 鋼化硼硅玻璃的高允許溫度為280℃，溫度的急劇變化范圍為230℃至20℃。 石英玻璃的高允許溫度為800℃，溫度的急劇變化范圍為500℃至20℃。 （如以上溫度均達不到使用要求，請來電咨詢有多款材質的玻璃）
維護與保養
1、視鏡是用于觀察液體、氣體、蒸汽等介質的流動反應設備，其視窗玻璃應保持干凈無灰塵；
2、視窗玻璃屬宜損件，安裝視鏡時要小心輕放，視鏡座平整光滑，鏡片與視鏡座之間的密封墊安裝平整，密封墊沒有損傷并且不粘油脂。在緊固螺釘前確信視鏡座與蓋子安裝正確，然后慢慢對角緊固螺釘；
3、玻璃耐溫耐壓有一定的局限，請嚴格執行說明書上之規定；
4、允許急變溫度＜60℃，玻璃因溫差過大會破裂。
訂貨須知
訂貨時請標注如下參數：型號、口徑、材質、壓力、法蘭標準、過濾精度、數量，如客戶對產品有特殊要求，請在詢價時一并提出。
