產品概述
直通葉輪視鏡廣泛應用于管道、設備裝置中重要附件。可用于溫度高，腐蝕性強、易中毒、危險性較大，易結晶的化工塔器中，以保證其安全生產。該視鏡主要由視鏡底板、視鏡玻璃、緊固件；密封件組件等組成。
產品參數
1、直通葉輪視鏡型號：SJ-YL
2、規格：DN15~DN450（客戶自定）
3、殼體材質：碳鋼、不銹鋼（客戶自定）
4、視窗材質：鋼化硼硅、石英玻璃（或其它特殊材質）
5、連接形式：法蘭連接、螺紋連接（或其它型式）
6、法蘭標準：HGGBSHJBANSIJIS
7、設計檢測標準：GB5908-86 SY7511-87
8、外觀：碳鋼（天藍色） 不銹鋼（本身）

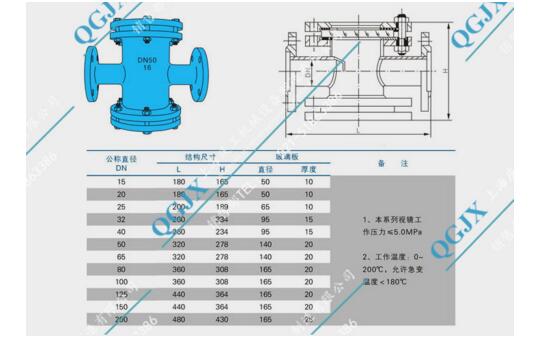

產品結構

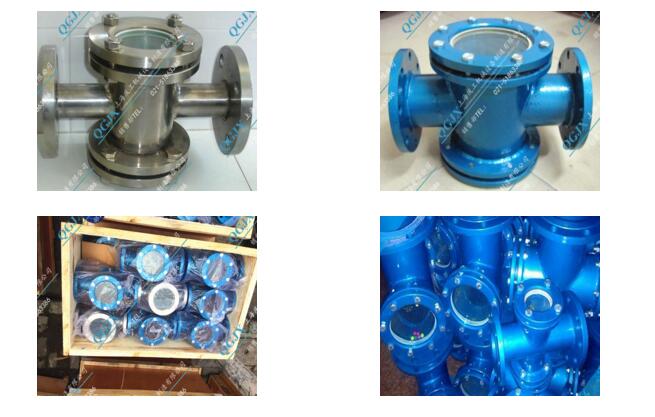

產品實物圖
安裝使用
1、焊連法蘭片必須清潔并且沒有損傷，經專業人員進行操作。
2、確保視鏡座平整光滑，鏡片與視鏡座之間的密封墊片安裝平整，密封墊片沒有損傷并且不粘油脂，在緊固螺釘前確定視鏡與蓋子安裝正確，然后慢慢緊固螺釘。
3、視鏡必須在允許的壓力范圍內工作，否則就不能保證安全操作. 鈉鈣玻璃的高允許溫度為150℃，溫度的急劇變化范圍為120℃至20℃。 鋼化硼硅玻璃的高允許溫度為280℃，溫度的急劇變化范圍為230℃至20℃。 石英玻璃的高允許溫度為800℃，溫度的急劇變化范圍為500℃至20℃。 （如以上溫度均達不到使用要求，請來電咨詢有多款材質的玻璃）
設計及應用特點
1、閥體一體化鑄造設計符合儀表閥門制造工藝，外形美觀精密高，抗壓能力更強。
2、制造工藝數控化，質量更可靠。
3、多元化連接方式適應行業標準更廣。
4、安裝方式立、臥雙用，拆卸更便捷。
5、雙視窗結構透視度高觀察更便利。
6、視窗易拆卸，維護及保養一體化設計更合理。
產品用途
1、用途：本視鏡可用于溫度高，腐蝕性強、易中毒、危險性較大，易結晶的化工塔器中，以保證其安全生產。
2、結構：該視鏡主要由視鏡底板、視鏡玻璃、閥門組件等組成。
3、用于測量或觀察液體、氣體介質的渾濁程度及是否流動情況。
4、通視鏡的工作原理及其相關知識
5、安裝尺寸小，而且驅動力矩小，操作簡便、迅速，并且還同時具有良好的流量調節功能和關閉密封特性，視鏡在大中口徑、中低壓力的使用領域，它是主導的視鏡形式。
安全與維護
1、葉輪視鏡適用于觀察液體、氣體、蒸汽等介質的流動反應設備，其視窗玻璃應保持干凈無灰塵，且葉輪應保證正常運轉。
2、視窗玻璃屬于易損件，安裝視鏡時應小心輕放，葉輪定期要進行檢查，必要時需更換。
3、玻璃耐溫耐壓有一定的局限，請嚴格執行說明書上的規定。
4、允許急變溫度小于60度，玻璃因溫差過大會破裂
提示：葉輪的材質以及顏色根據實際介質情況而定，以方便觀察為主。
訂貨須知
訂貨時請標注如下參數：型號、口徑、材質、壓力、法蘭標準、過濾精度、數量，如客戶對產品有特殊要求，請在詢價時一并提出。
