產品概述
Y型過濾器是除去液體中少量固體顆粒的小型設備，可保護設備的正常工作，當流體進入置有一定規格的濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由Y型過濾器出口排出。當需要清洗時，只要將可拆卸的濾筒取出處理后重新裝入即可。因此使用維護極為方便。Y型過濾器又名除污器、過濾閥，是輸送介質管道系統不可缺少的一種裝置。
Y型過濾器適用于循環冷卻水系統、熱交換系統、空調制冷系統、集中供暖系統、熱水鍋爐系統等，適用行業包括建筑、化工、電力、冶金、橡膠、造紙、輕紡、煤炭、食品等行業。
產品特點
鑄制Y型過濾器其整體采用上海慶工機械專用“精鑄”模具一體成型，材質及壓力均可按客戶要求進行定做，Y型過濾器整體不存在焊接點，使泄漏成存在點更低。Y型過濾器可選裝壓力表、壓差計、排污閥等零配件。
適用范圍
●泵前保護 ●過濾潤滑油、航煤等油品 ●制冷系統中的物料 ●涂裝清洗
●化工、石油化生產中的物料 ●濾清樹脂、丙烯酸和黏膠乳劑 ●防止噴頭堵塞

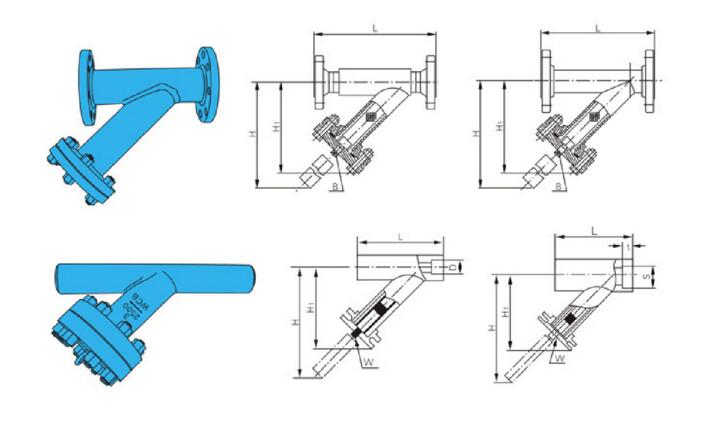

產品結構

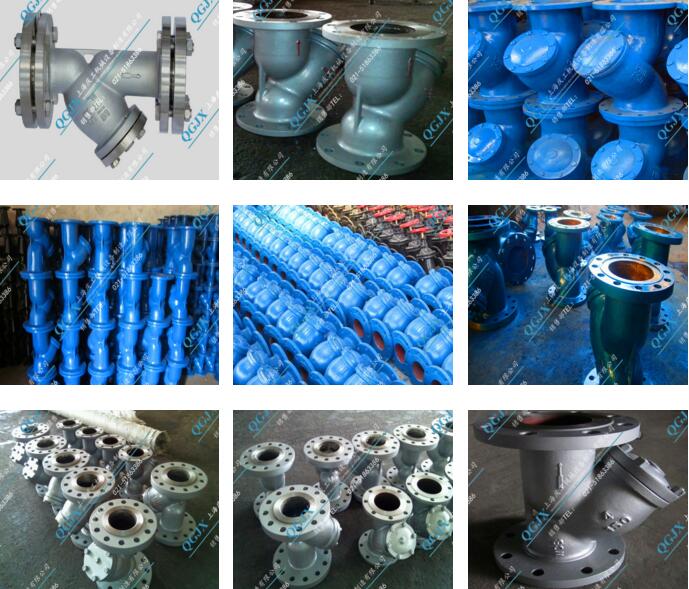

產品實物圖
綜合參數
|
殼體材質
|
20# 304（CF8） 304L（CF3） 316（CF8M）其他特殊材
|
|
濾芯材質
|
304 304L 316 316L 其他特殊材
|
|
公稱通徑/公稱壓力
|
DN15—1500mm PN0.6—20.0MPa
|
|
過濾精度
|
10目—500目 或更高
|
|
連接形式
|
對焊連接或承插焊連接（I） 法蘭連接（II）螺紋連接（III）
|
|
法蘭標準
|
HG GB HGJ JB ANSI JIS DIN BS NF
|
|
密封面
|
突面（RF） 平面（FF） 凹凸面（MFM） 榫槽面（TG）
|
|
工作溫度
|
碳鋼：-30℃—+350℃ 不銹鋼：-80℃—+480℃
|
|
外表
|
碳鋼：防腐油漆 不銹鋼：酸洗處理或防腐油漆
|
|
設計制造檢測標準
|
SH/T3411-1999 HG/T21637
|
Y型夾套過濾器“訂貨須知” Order Construction：
1、訂貨時請注明尺寸、操作壓力、濾芯材質、過濾介質及過濾精度。
Please give indication of dimension，operating pressure。Filter element type，filter medium andpore size.
2、當需要其他標準法蘭、材質或操作壓力時請在訂貨時注明。
Please give clear indication of flange，material and operating if you need other standard.
